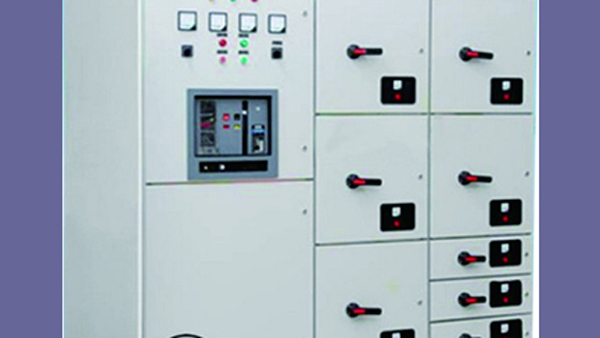

GCK（L）1低壓抽出式開關柜
一、GCK（L）1低壓抽出式開關柜用途概述
GCK（L）1低壓抽出式開關柜運用于交流50Hz，額定電壓380V及以下三相四線或三相五線系統作為負荷中心或控制中心配電或控制裝置，該裝置運用于電廠，變電所，工礦企業，大型建筑等場所的配電及控制。
二、使用條件
環境濕度不高于+40℃，不低于-5℃，在24H內其平均溫度不高于+35℃
海拔高度不超過2000m
相對濕度不超過85%
無顯著震動及顛簸，且安裝傾斜度不超過5°
三、結構特征
裝置的基本柜體由優質冷軋鋼板經鍍鋅處理或進口敷鋁鋅板經沖壓成型。采用以E=25mm為模板的標準化C型材組合裝配而成，結構零件通用性強。
整體柜體分成頂部水平母線室和控制母線室，后柜右側用阻燃性透明聚碳酸酯封閉的垂等相互用鋼板隔成的獨立單元，以保證使用安全。功能單元各自有門，并與主開關有機械連鎖，防止主開關帶負荷從運行位置抽出或主開關處于合閘狀態時插入。
功能單元的插入或抽出靠撥板杠桿操作，功能單元高度≥16E上下有杠桿，操作輕便靈活，功能單元有明顯的三個位置，即連接位置、實驗位置及分離位置。指示儀表、按鈕、指示燈等組件裝在可翻動的控制板上，該控制板安裝在各自功能單元的正面，隨單元一起插入或者抽出，維修極為方便。柜架為組合裝配式結構，柜架的全部結構都經過都鋅處理，通過自攻螺釘或8.8級六角螺釘緊固相互連接成基本柜架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架以及母線，功能單元等零部件，組裝成完整的裝置，裝置內部件尺寸、隔室尺寸實行模板數化（模數單位E=25mm)
